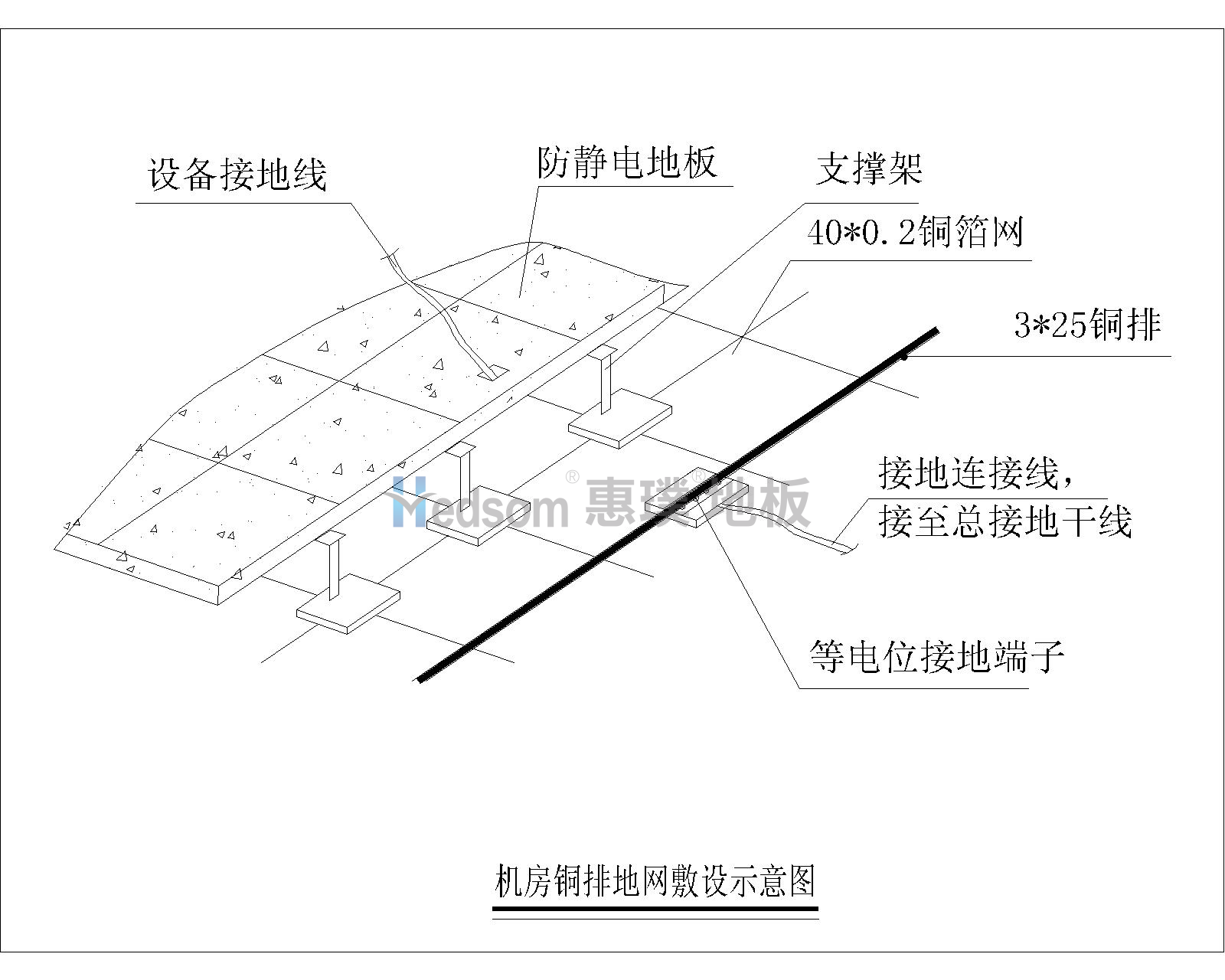

机房等电位铜排

紫铜是比较纯净的一种铜，一般可近似认为是纯铜，导电性、塑性都较好，但强度、硬度较差一些。紫铜具有优良的导热性﹑延展性和耐蚀性。紫铜中的微量杂质对铜的导电、导热性能有严重影响。其中钛、磷、铁、硅等显著降低电导率,而镉、锌等则影响很小。硫、硒、碲等在铜中的固溶度很小,可与铜生成脆性化合物,对导电性影响不大，但能降低加工塑性。

紫铜在大气、海水和某些非氧化性酸（盐酸、稀硫酸）、碱、盐溶液及多种有机酸（醋酸、柠檬酸）中，有良好的耐蚀性，用于化学工业。另外，紫铜有良好的焊接性，可经冷、热塑性加工制成各种半成品和成品。20世纪70年代，紫铜的产量超过了其他各类铜合金的总产量。

物理性能

紫铜中的微量杂质对铜的导电、导热性能有严重影响。其中钛、磷、铁、硅等显著降低电导率,而镉、锌等则影响很小。氧、硫、硒、碲等在铜中的固溶度很小,可与铜生成脆性化合物,对导电性影响不大，但能降低加工塑性。普通紫铜在含氢或一氧化碳的还原性气氛中加热时，氢或一氧化碳易与晶界的氧化亚铜(Cu2O)作用，产生高压水蒸气或二氧化碳气体，可使铜破裂。这种现象常称为铜的“氢病”。氧对铜的焊接性有害。铋或铅与铜生成低熔点共晶，使铜产生热脆；而脆性的铋呈薄膜状分布在晶界时，又使铜产生冷脆。磷能显著降低铜的导电性,但可提高铜液的流动性,改善焊接性。适量的铅、碲、硫等能改善可切削性。紫铜退火板材的室温抗拉强度为22～25公斤力/毫米2,伸长率为45～50%，布氏硬度（HB）为35～45。

纯铜 导热系数为386.4w/(m.k)

用途

紫铜的用途比纯铁广泛得多，每年有50%的铜被电解提纯为纯铜，用于电气工业。这里所说的紫铜，确实要非常纯，含铜达99.95%以上才行，极少量的杂质，特别是磷、砷、铝等，会大大降低铜的导电率。主要用于制作发电机﹑母线﹑电缆﹑开关装置﹑变压器等电工器材和热交换器﹑管道﹑太阳能加热装置的平板集热器等导热器材。铜中含氧(炼铜时容易混入少量氧)对导电率影响很大，用于电气工业的铜一般都必须是无氧铜。另外，铅、锑、铋等杂质会使铜的结晶不能结合在一起，造成热脆，也会影响纯铜的加工。这种纯度很高的纯铜，一般用电解法精制：把不纯铜(即粗铜)作阳极，纯铜作阴极，以硫酸铜溶液为电解液。当电流通过后，阳极上不纯的铜逐渐熔解，纯铜便逐渐沉淀在阴极上。这样精制而得的铜;纯度可达99.99%。

紫铜还用于电机短路环，电磁加热感应器的制作，和大功率电子元件上面，接线排接线端子之类的。
